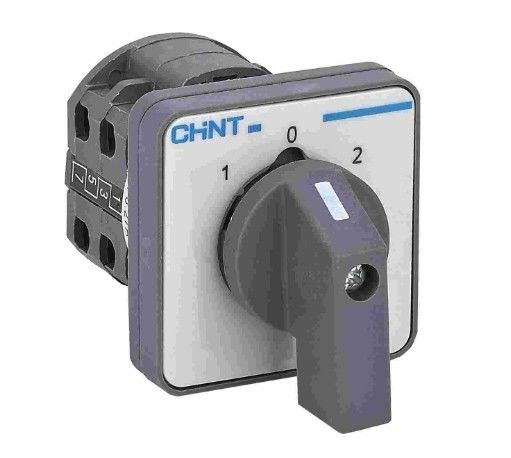

LW32 সিরিজ ক্যাম সুইচ রোটারি চেঞ্জওভার সুইচ ইউনিভার্সাল ট্রান্সফার সুইচ

LW32সিরিজ ক্যাম সুইচ রোটারি সুইচ ইউনিভার্সাল ট্রান্সফার সুইচ

পণ্যের বর্ণনাঃ

LW32 সিরিজের ইউনিভার্সাল ট্রান্সফার সুইচ CA10 এবং LW26 সিরিজের সুইচকে প্রতিস্থাপন করতে পারে।এটি প্রধানত 50 Hz বা 60 Hz এর একটি বিকল্প বর্তমান ফ্রিকোয়েন্সি এবং 380 V AC পর্যন্ত একটি নামমাত্র কাজের ভোল্টেজের সাথে নিয়ন্ত্রণ সার্কিটগুলিতে ব্যবহৃত হয়, অথবা প্রধান অর্ডার নিয়ন্ত্রণের জন্য 220 ভি ডিসি পর্যন্ত একটি ধ্রুবক বর্তমান ভোল্টেজ, কিন্তু সরাসরি ছোট ক্ষমতা মোটর নিয়ন্ত্রণ করতে পারেন।

মান পূরণঃ GB/T14048.5আইইসি ৬০৯৪৭-৫১।

পণ্য স্পেসিফিকেশনঃ

শ্রেণীবিভাগঃ

অ্যাপ্লিকেশন দ্বারা

●ডাইরেক্ট কন্ট্রোলঃ বৈদ্যুতিক মোটর সরাসরি নিয়ন্ত্রণের জন্য উপযুক্ত।

● কমান্ড কন্ট্রোলঃ সার্কিটগুলিতে কমান্ড বা নিয়ন্ত্রণের উদ্দেশ্যে ব্যবহৃত হয়।

অপারেশন মোড অনুযায়ী

●পজিশনিং টাইপঃ অপারেশনের পর নির্বাচিত অবস্থানে থাকে।

● স্বয়ংক্রিয় পুনরায় সেট টাইপঃ মুক্তি পাওয়ার পর স্বয়ংক্রিয়ভাবে তার মূল অবস্থানে ফিরে আসে।

●পজিশনিং এবং স্ব-রিসেটিং টাইপ (সমন্বিত): উভয় অবস্থান এবং স্ব-রিসেটিং মোডে কাজ করতে পারে।

যোগাযোগ সিস্টেমের বিভাগের সংখ্যা অনুসারে

●পজিশনিং টাইপঃ ১ থেকে ১০ টি বিভাগ।

● স্বয়ংক্রিয় পুনরায় সেট টাইপঃ ১ থেকে ৩ টি বিভাগ।

● ইলেকট্রিক মোটরগুলির সরাসরি নিয়ন্ত্রণঃ ১ থেকে ৬টি বিভাগ।

প্যানেলের আকৃতি এবং আকার অনুযায়ী

●বড় বর্গাকার প্যানেল: দৈর্ঘ্যঃ ৬৪ মিমি, প্রস্থঃ ৬৪ মিমি।

● ক্ষুদ্র বর্গাকার প্যানেল: দৈর্ঘ্যঃ ৪৮ মিমি, প্রস্থঃ ৪৮ মিমি।

অপারেটিং শর্তাবলী এবং পরিবেশগত উপযুক্ততাঃ

● পরিবেশে তাপমাত্রা -৫°C~+৪০°C, ২৪ ঘণ্টার মধ্যে গড় তাপমাত্রা +৩৫°C অতিক্রম করতে পারে না।

●উচ্চতাঃ ≤২০০০ মিটার।

● বায়ুমণ্ডলের অবস্থা:

1আর্দ্রতাঃ সর্বোচ্চ তাপমাত্রা +৪০°C হলে বায়ুমণ্ডলের আপেক্ষিক আর্দ্রতা ৫০% অতিক্রম করতে পারে না; নিম্ন তাপমাত্রার শর্তে অনেক বেশি আপেক্ষিক আর্দ্রতা অনুমোদিত।যেমনঃ, যখন তাপমাত্রা +20°C পৌঁছায়, তাপমাত্রা পরিবর্তনের কারণে পণ্য পৃষ্ঠের উপর ঘনীভূত হতে পারে তা বিবেচনা করে আপেক্ষিক আর্দ্রতা 90% পর্যন্ত হয়।

2দূষণের মাত্রাঃ ৩।

●ইনস্টলেশনের অবস্থাঃ

1. এলডব্লিউ১১২ সিরিজের ইউনিভার্সাল ট্রান্সফার সুইচটি এমন পরিবেশে ইনস্টল করা উচিত যেখানে উল্লেখযোগ্য কম্পন, আঘাত, কম্পন এবং বৃষ্টি বা তুষারের সংস্পর্শে না আসে।

2এটি এমন একটি পরিবেশে ইনস্টল করা উচিত যেখানে বিস্ফোরণের ঝুঁকি বা ধাতব ক্ষয় এবং বিচ্ছিন্নতা ক্ষতিগ্রস্ত করতে পারে এমন পদার্থ (পরিবাহী ধুলো সহ) নেই।

3ইনস্টলেশন বিভাগঃ III.
