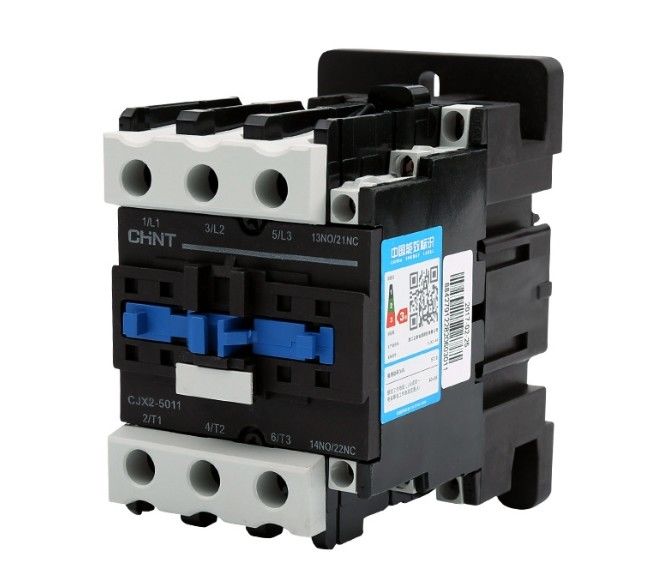

4 মেরু 50A ইলেক্ট্রোম্যাগনেটিক Contactor CJX2-50 3 মেরু এসি Contactor
CJX2-50 এসি Contactor 3 মেরু 4 মেরু 50A বৈদ্যুতিক চৌম্বকীয় Contactor
পণ্যের বর্ণনাঃ
এই সিরিজের এসি contactors (এরপরে contactors হিসাবে উল্লেখ করা), প্রধানত এসি 50Hz (বা 60Hz), 690V পর্যন্ত নামমাত্র কাজ ভোল্টেজ জন্য, AC-3 অধীনে 95A পর্যন্ত নামমাত্র কাজ বর্তমান সঙ্গে সার্কিট মধ্যে,400 (380) V ব্যবহারের শ্রেণী, এটি দীর্ঘ দূরত্বে সার্কিট চালু এবং বন্ধ করার জন্য এবং প্রায়শই এসি মোটর চালু এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়,এবং এটি একটি উপযুক্ত তাপ রিলে সঙ্গে একটি ইলেক্ট্রোম্যাগনেটিক স্টার্টার গঠন করতে পারেন সম্ভাব্য অপারেটিং ওভারলোড রক্ষা করার জন্য. মান পূরণঃ GB / T14048.4, আইইসি / এন 60947-4-1।
পণ্যের বৈশিষ্ট্যঃ
● বিল্ডিং ব্লকগুলিকে সহায়ক যোগাযোগ গ্রুপ, বায়ু বিলম্ব মাথা, তাপ রিলে এবং অন্যান্য আনুষাঙ্গিক ইনস্টল করতে ব্যবহার করা যেতে পারে, যা বিভিন্ন ডেরিভেটিভ পণ্যগুলিতে একত্রিত হয়।
●কন্টেক্টরটির ছোট আকার, হালকা ওজন, কম শক্তি খরচ, উচ্চ জীবনকাল, নিরাপত্তা, নির্ভরযোগ্যতা ইত্যাদির বৈশিষ্ট্য রয়েছে।
●কন্টাক্টর বডিতে 32A এবং তার নীচে স্বাভাবিকভাবে খোলা বা বন্ধ সহায়ক যোগাযোগের একটি জোড়া এবং 40A এবং তার উপরে স্বাভাবিকভাবে খোলা এবং বন্ধ সহায়ক যোগাযোগের একটি জোড়া রয়েছে।F4 সহায়ক যোগাযোগ গ্রুপ (দুই বা চারটি গ্রুপ) বা একটি বায়ু বিলম্ব মাথা উপরে ইনস্টল করা যেতে পারে, এবং এক NCF 1-11C উভয় পক্ষের উপর ইনস্টল করা যেতে পারে।
●স্ক্রু ইনস্টলেশনের পাশাপাশি, কন্ট্যাক্টরটি 35 মিমি (সিজেএক্স 2-09 ~ 95) এবং 75 মিমি (সিজেএক্স 2-40 ~ 95) স্ট্যান্ডার্ড কার্ড রেলগুলির সাথে ইনস্টল করা যেতে পারে। বাহ্যিক মাত্রার সীমাবদ্ধতার কারণে সিজেএক্স 2-40 ~ 95এটি 35mm মান রেল ব্যবহার করার পরামর্শ দেওয়া হয় যখন 35mm কার্ড রেলটি উপরের এবং নীচের বন্ধ সমতলগুলিতে সংযুক্ত করা হয়.
পণ্য স্পেসিফিকেশনঃ
| মডেল নম্বর |
সিজেএক্স২-০৯ |
সিজেএক্স২-১২ |
সিজেএক্স২-১৮ |
সিজেএক্স২-২৫ |
সিজেএক্স২-৩২ |
সিজেএক্স২-৪০ |
সিজেএক্স২-৫০ |
CJX2-65 |
সিজেএক্স২-৮০ |
CJX2-95 |
| ফ্রেম রেটিং |
9~12 |
18 |
25 |
32 |
40~65 |
80~95 |
| নামমাত্র কাজের স্রোত (A) |
৩৮০/৪০০ ভোল্ট |
এসি-৩ |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
| এসি ৪ |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
| ৬৬০/৬৯০ ভোল্ট |
এসি-৩ |
6.6 |
8.9 |
12 |
18 |
21 |
34 |
39 |
42 |
49 |
49 |
| এসি ৪ |
1.5 |
2 |
3.8 |
4.4 |
7.5 |
9 |
12 |
14 |
17.3 |
21.3 |
| সম্মত মুক্ত বায়ু তাপীয় স্রোত ((A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
95 |
95 |
| নামমাত্র আইসোলেশন ভোল্টেজ ((V) |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
690 |
| নিয়ন্ত্রনযোগ্য থ্রি-ফেজ সিকিউরেল কেজ ইন্ডাকশন মোটর মোটর শক্তি ((এসি-3) কিলোওয়াট |
২২০/২৩০ ভোল্ট |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
| ৩৮০/৪০০ ভোল্ট |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
| ৬৬০/৬৯০ ভোল্ট |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
37 |
37 |
45 |
45 |
| বৈদ্যুতিক জীবন (মিলিয়ন বার) |
এসি-৩ |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
| এসি ৪ |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
| যান্ত্রিক জীবনকাল (মিলিয়ন বার) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
| মিলে যাওয়া ফিউজ টাইপ |
জিজি২০ |
জিজি২০ |
জিজি৩২ |
জিজি৪০ |
জিজি৫০ |
gG63 |
জিজি৮০ |
জিজি৮০ |
জিজি১০০ |
gG125 |
| কোল্ড প্রেসড টার্মিনাল আন্ডারমাইনড নমনীয় তারের প্রাক-সমাপ্ত নমনীয় তারের প্রাক-সমাপ্ত হার্ড তারের |
|
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
| মিমি2 |
অর্ধেক।5 |
অর্ধেক।5 |
অর্ধেক।5 |
অর্ধেক।5 |
1.5/4 |
1.5/4 |
1.5/4 |
1.5/4 |
2.5/6 |
2.5/6 |
৬/২৫ |
4/10 |
৬/২৫ |
4/10 |
৬/২৫ |
4/10 |
১০/৩৫ |
৬/১৬ |
১০/৩৫ |
৬/১৬ |
| ১/৪ |
অর্ধেক।5 |
১/৪ |
অর্ধেক।5 |
1.5/6 |
1.5/4 |
1.5/10 |
1.5/6 |
2.5/10 |
2.5/6 |
৬/২৫ |
4/10 |
৬/২৫ |
4/10 |
৬/২৫ |
4/10 |
১০/৩৫ |
৬/১৬ |
১০/৩৫ |
৬/১৬ |
| ১/৪ |
১/৪ |
১/৪ |
১/৪ |
1.5/6 |
1.5/6 |
1.5/6 |
1.5/6 |
2.5/10 |
2.5/10 |
৬/২৫ |
4/10 |
৬/২৫ |
4/10 |
৬/২৫ |
4/10 |
১০/৩৫ |
৬/১৬ |
১০/৩৫ |
৬/১৬ |
| এসি কয়েল পাওয়ার 50Hz |
পিকআপ ((VA) |
70 |
70 |
70 |
110 |
110 |
300 |
300 |
300 |
300 |
300 |
| হোল্ড (ভিএ) |
9 |
9 |
9.5 |
14 |
14 |
57 |
57 |
57 |
57 |
57 |
| পাওয়ার ((W) |
1.৮-২.7 |
1.৮-২.7 |
3~4 |
3~4 |
3~4 |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
| অ্যাকশন রেঞ্জ |
পিক আপ ভোল্টেজঃ ৮৫% ইউএস~110% ইউএস;ড্রপ-আউট ভোল্টেজঃ 20% ইউএস~৭৫% |
| সহায়ক যোগাযোগের মৌলিক পরামিতি |
এসি-১৫:0.95A; Ue:380/400V DC-13: le:0.15A; Ue:220/250V; Ith:10A |
অপারেটিং শর্তাবলী এবং পরিবেশগত উপযুক্ততাঃ
● পরিবেষ্টিত বায়ুর তাপমাত্রা -৫°C ~ +৪০°C এবং ২৪ ঘণ্টার মধ্যে গড় মান +৩৫°C অতিক্রম করে না।
●উচ্চতাঃ ২,০০০ মিটারের বেশি নয়।
● বায়ুমণ্ডলীয় অবস্থাঃ সর্বোচ্চ তাপমাত্রা +৪০°সি হলে বায়ুর আপেক্ষিক আর্দ্রতা ৫০% অতিক্রম করে না; নিম্ন তাপমাত্রায় উচ্চ আপেক্ষিক আর্দ্রতা অনুমোদিত হতে পারে।যেমন + ২০°সি তে ৯০% পর্যন্ততাপমাত্রার পরিবর্তনের কারণে মাঝে মাঝে তৈরি ঘনীভবনের জন্য বিশেষ ব্যবস্থা গ্রহণ করা উচিত।
●দূষণের মাত্রাঃ ৩য় শ্রেণি।
●ইনস্টলেশন বিভাগঃ ৩য় শ্রেণি।
●ইনস্টলেশনের শর্তঃ মাউন্ট পৃষ্ঠ এবং উল্লম্ব পৃষ্ঠের কাত ±5° এর বেশি নয়।
●ধাক্কা কম্পনঃ পণ্যটি উল্লেখযোগ্য কম্পন, শক এবং কম্পন ছাড়া জায়গায় ইনস্টল করা এবং ব্যবহার করা উচিত।
