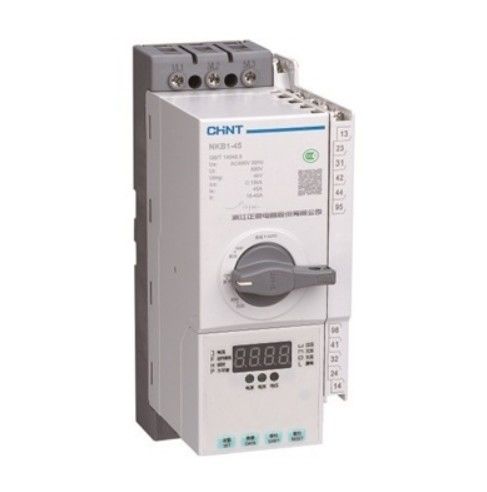

NKB1-125 সিপিএস কন্ট্রোল অ্যান্ড প্রোটেক্টিভ সুইচিং ডিভাইস 3পোলস শর্ট সার্কিট সুরক্ষা

NKB1-125 সিপিএস কন্ট্রোল অ্যান্ড প্রোটেক্টিভ সুইচিং ডিভাইস 3পোলস শর্ট সার্কিট সুরক্ষা

পণ্যের বর্ণনাঃ

NKB1 সিরিজের নিয়ন্ত্রণ এবং সুরক্ষা সুইচিং ডিভাইস (CPS) প্রধানত 50 Hz (বা 60 Hz) এ এসি সার্কিটে ব্যবহৃত হয়, যার নামমাত্র কাজের ভোল্টেজ 690 V পর্যন্ত,একটি নামমাত্র কাজের বর্তমান 1A থেকে 125A পর্যন্ত, একটি নিয়ামক সেটিং বর্তমান 0.4A থেকে 125A পর্যন্ত, এবং একটি নিয়ন্ত্রিত মোটর শক্তি পরিসীমা 0.12 kW থেকে 55 kW পর্যন্ত। এটি সংযোগ করতে সক্ষম, বহন,এবং স্বাভাবিক অবস্থার অধীনে বর্তমান বিরতি (নির্দিষ্ট ওভারলোড অবস্থার অধীনে সহ) এবং এছাড়াও সংযোগ করতে পারেন, একটি নির্দিষ্ট সময়ের জন্য বহন, এবং নির্দিষ্ট অস্বাভাবিক অবস্থার অধীনে বর্তমান বিরতি (যেমন শর্ট সার্কিট) ।

এনকেবি 1 সিরিজের সুইচগুলি বিভিন্ন পরিস্থিতি, সিস্টেম বিতরণ এবং মোটর সুরক্ষা এবং নিয়ন্ত্রণ ব্যবস্থা, অবকাঠামো, বিল্ডিং, টেলিযোগাযোগ এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

মান পূরণঃ আইইসি 60947-6-2 এবং GB/T 14048।9.

পণ্য স্পেসিফিকেশনঃ

পণ্যের বৈশিষ্ট্যঃ

●এনকেবি১ সিরিজের সিপিএস ইন্টিগ্রেটেড মডুলার কাঠামো গ্রহণ করে, সার্কিট ব্রেকার, কন্টাক্টর, ওভার লোড রিলে, স্টার্টার, ডিসকানেক্টর ইত্যাদির প্রধান ফাংশনগুলিকে একীভূত করে।

●নিম্ন ভলিউম এবং উচ্চ নির্ভরযোগ্যতার সাথে, এটিতে উচ্চ স্বল্প বর্তমান ব্রেকিং ক্ষমতা এবং সংক্ষিপ্ত ফ্ল্যাশ-ওভার দূরত্বের সুবিধা রয়েছে। এটি বিপরীত সময় বিলম্ব সুরক্ষা সরবরাহ করতে পারে,শর্ট সার্কিট শর্ট টাইম বিলম্ব সুরক্ষা, তাত্ক্ষণিক শর্ট সার্কিট সুরক্ষা, এবং দ্রুত শর্ট সার্কিট সুরক্ষা। একবার প্রয়োজনীয়তা অনুযায়ী ফাংশন নির্বাচন করা হয়, এটি বিভিন্ন মোটর শুরু জন্য সুরক্ষা প্রদান করতে পারেন,সঠিক এবং রিলেবল পারফরম্যান্স সহ নিয়ন্ত্রণ সার্কিট এবং বিতরণ সার্কিট.

●এনকেবি১ সিরিজের পণ্যটিতে আবরণ, ইলেক্ট্রোম্যাগনেটিক ট্রান্সমিশন মেশিন, অপারেশন মেশিন, প্রধান সার্কিট যোগাযোগ সেট, বুদ্ধিমান মুক্তি এবং সহায়ক যোগাযোগ রয়েছে,এবং স্থানীয়ভাবে বা দূরবর্তীভাবে সার্কিট তৈরি এবং বিরতি নিয়ন্ত্রণ করতে পারেন.

●সিপিএসের বিভিন্ন সার্কিট সুরক্ষা ফাংশন রয়েছেঃ স্টার্ট বিলম্ব, ফেজ ব্যর্থতা, তিন ফেজ ভারসাম্যহীনতা, বর্তমানের অধীনে, ভোল্টেজের অধীনে, ভোল্টেজের অধীনে ইত্যাদি।

●সিপিএস আপনার পছন্দের জন্য বিভিন্ন ধরণের রয়েছেঃ বেসিক টাইপ, অগ্নিনির্বাপক টাইপ, ফুটো টাইপ, যোগাযোগ টাইপ। পুরো সিরিজের পণ্যগুলির বিচ্ছিন্নতা ফাংশন রয়েছে।

●সিপিএসে ব্যবহারকারীর বিভিন্ন চাহিদা মেটাতে একক মূল পুনরুদ্ধার ফাংশন এবং স্ব-সেটিং ফাংশন রয়েছে।

●সিপিএসের দুটি কন্ট্রোল মোড রয়েছেঃ রিমোট অটোমেটিক কন্ট্রোল এবং স্থানীয় ম্যানুয়াল কন্ট্রোল। এতে প্যানেল নির্দেশক এবং যান্ত্রিক এবং বৈদ্যুতিক সংকেত অ্যালার্ম ফাংশন রয়েছে।

অপারেটিং শর্তাবলী এবং পরিবেশগত উপযুক্ততাঃ

● পরিবেষ্টিত তাপমাত্রাঃ -5°C~+40°C, গড় দিনের তাপমাত্রার মান ≤ +35°C। এটি অল্প সময়ের জন্য -25°C~+70°C এ নির্ভরযোগ্যভাবে কাজ করতে পারে।

●উচ্চতাঃ ≤২০০০ মিটার, ২০০০ মিটারের বেশি হলে প্রতি ১০০০ মিটারে ১০% হ্রাস পায়।

● আর্দ্রতাঃ যখন পরিবেষ্টিত বায়ুর তাপমাত্রা +40 ডিগ্রি হয়, তখন আপেক্ষিক আর্দ্রতা ≤ 50%; নিম্ন তাপমাত্রায় উচ্চতর আপেক্ষিক আর্দ্রতা অনুমোদিত। যখন গড় মাসিক সর্বনিম্ন তাপমাত্রা +25°C হয়, তখনএই মাসের সর্বাধিক আপেক্ষিক আর্দ্রতা হবে ৯০%, এবং তাপমাত্রা পরিবর্তনের কারণে পণ্যের পৃষ্ঠের ঘনত্ব বিবেচনা করা উচিত।

●যখন সর্বনিম্ন মাসিক গড় তাপমাত্রা +২৫°C হয় তখন মাসের গড় সর্বোচ্চ আপেক্ষিক আর্দ্রতা ৯০% হয়।এবং তাপমাত্রার পরিবর্তনের কারণে পণ্যের পৃষ্ঠের উপর ঘনীভবন বিবেচনা করা হয়.

●দূষণের মাত্রা: ৩।

●ইনস্টলেশন বিভাগঃ III.

●ইনস্টলেশন সাইটের প্রয়োজনীয়তা ইনস্টলেশন সাইটের বাহ্যিক চৌম্বকীয় ক্ষেত্রটি কোনও দিকের ভূ-চৌম্বকীয়তার 5 গুণের বেশি হওয়া উচিত নয়। কোন বিস্ফোরক গ্যাস নেই, কোন ক্ষয়কারী গ্যাস নেই;বৃষ্টি বা তুষারপাত নেই; শুকনো এবং বায়ুচলাচল।
