বিশেষভাবে তুলে ধরা:
এনপিএইচ১ বোতাম সুইচ
, আইপি৫৪ লাইটেড বুটাম
, কন্ট্রোল সার্কিট চাপ বোতাম সুইচ

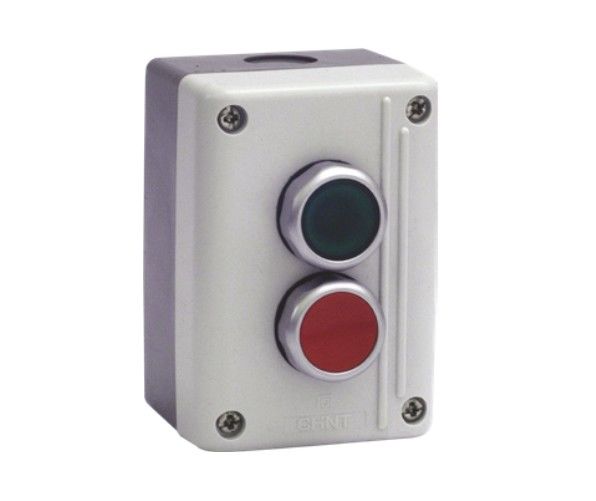

এনপিএইচ১ সিরিজ চাপ বোতাম আইপি৫৪ ইন্ডাস্ট্রিয়াল কন্ট্রোল সার্কিট চাপ বোতাম সুইচ
NPH1 সিরিজ পুশ বোতাম IP54 ইন্ডাস্ট্রিয়াল কন্ট্রোল সার্কিট পুশবাটন সুইচ
পণ্য বিবরণ:
NPH1 সিরিজের পুশবাটনগুলি 50 Hz বা 60 Hz এর অল্টারনেটিং কারেন্ট (AC) ফ্রিকোয়েন্সিতে অপারেটিং ইন্ডাস্ট্রিয়াল কন্ট্রোল সার্কিটগুলির জন্য ডিজাইন করা হয়েছে, যার রেটেড ওয়ার্কিং ভোল্টেজ 415 V AC পর্যন্ত এবং একটি ডাইরেক্ট কারেন্ট (DC) DC রেটেড ভোল্টেজ 250 পর্যন্ত ভি ডিসি। এই বোতামগুলি ইলেক্ট্রোম্যাগনেটিক স্টার্টার, কন্টাক্টর, রিলে এবং অন্যান্য বৈদ্যুতিক সার্কিট নিয়ন্ত্রণ করতে ব্যবহৃত হয়। সূচক আলো সহ বোতামগুলিও আলো সংকেত ইঙ্গিত অনুষ্ঠানের জন্য উপযুক্ত।
মান পূরণ করুন: GB/T 14048.5।
পণ্য বৈশিষ্ট্য:
●ওয়্যারিং: NPH1 সিরিজের বোতাম ওয়্যারিং টার্মিনালগুলি 0.5 mm² থেকে 2.5 mm² পর্যন্ত একটি ক্রস-বিভাগীয় এলাকা সহ সংযোগের তারগুলিকে মিটমাট করার জন্য ডিজাইন করা হয়েছে৷
●আনুষঙ্গিক: পণ্যটিতে নক-আউট হোলের জন্য একটি PG13.5 তারের গ্রন্থি রয়েছে।
●NPH1 খালি বাক্স সামঞ্জস্য: NPH1 খালি বাক্সটি NP8 সিরিজ বোতামগুলির সাথে একত্রে ব্যবহারের জন্য তৈরি করা হয়েছে৷
●যোগাযোগ অ্যাকশন: সমস্ত পরিচিতিতে সার্কিট স্যুইচ করা এবং স্ব-পরিষ্কার করার জন্য একটি দ্বৈত ক্রিয়া রয়েছে, নির্ভরযোগ্য যোগাযোগ নিশ্চিত করা।
● গোপন তারের টার্মিনাল: তারের টার্মিনালগুলি গোপন করা হয়, নিরাপদ এবং নির্ভরযোগ্য সংযোগ প্রদান করে।
●কী-চালিত বোতাম: কী-চালিত বোতামটি সমস্ত অপারেশনাল অবস্থান থেকে কীটিকে সরানোর অনুমতি দেয়।
পণ্য স্পেসিফিকেশন:
| টাইপ |
বৈদ্যুতিক উপাদান কনফিগারেশন |
| অপারেটর |
সংখ্যা |
ফাংশন |
যোগাযোগ রাষ্ট্র |
রঙের প্রতীক |
| NPH1-10J |
হলুদ শীর্ষ কভার সঙ্গে এক গর্ত খালি বাক্স |
|
|
|
|
| NPH1-10 |
হালকা ধূসর শীর্ষ কভার সহ এক-গর্ত খালি বাক্স |
|
|
|
|
| NPH1-1001 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সবুজ |
| NPH1-1002 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন প্রতীক বোতাম |
1 না |
সবুজ | |
| NPH1-1003 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
লাল |
| NPH1-1004 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন প্রতীক বোতাম |
1NC |
লাল |
| NPH1-1005 |
মাশরুম হেড বোতাম |
1 |
φ40মাশরুম-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সবুজ |
| NPH1-1006 |
মাশরুম হেড বোতাম |
1 |
φ40মাশরুম-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
লাল |
| NPH1-1007 |
ঘূর্ণমান গাঁট |
1 |
একটি ঘূর্ণমান নির্বাচক সুইচ দুই অবস্থান লকিং বোতাম |
1 না |
কালো |
| NPH1-1008 |
ঘূর্ণমান গাঁট |
1 |
একটি ঘূর্ণমান নির্বাচক সুইচ তিন অবস্থান লকিং বোতাম |
2 না |
কালো |
| NPH1-1009 |
স্ব-লকিং বোতাম |
1 |
φ40মাশরুম-হেড পুশ-টু-লক টুইস্ট-টু-রিসেট বোতাম |
1NC |
লাল |
| NPH1-1010 |
স্ব-লকিং বোতাম |
1 |
φ60মাশরুম-হেড পুশ-টু-লক টুইস্ট-টু-রিসেট বোতাম |
1NC |
লাল |
| NPH1-1011 |
কী বোতাম |
1 |
একটি কী-চালিত নির্বাচক সুইচ দুই-অবস্থান লকিং বোতাম |
1NC |
|
| NPH1-20J |
হলুদ শীর্ষ কভার সঙ্গে দুই গর্ত খালি বাক্স |
|
|
|
|
| NPH1-20 |
হালকা ধূসর শীর্ষ কভার সহ দুই-গর্ত খালি বাক্স |
|
|
|
|
| NPH1-2001 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সবুজ |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
লাল |
| NPH1-2002 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সবুজ | |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
লাল |
| NPH1-2003 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সাদা→ |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
কালো← |
| NPH1-2004 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সাদা↑ |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
কালো↓ |
| NPH1-30J |
হলুদ টপ কভার সহ তিন-গর্ত খালি বাক্স |
|
|
|
|
| NPH1-30 |
হালকা ধূসর শীর্ষ কভার সহ তিন-গর্ত খালি বাক্স |
|
|
|
|
| NPH1-3001 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সবুজ |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
লাল |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সবুজ |
| NPH1-3002 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সবুজ | |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
লাল |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সবুজ || |
| NPH1-3003 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সাদা→ |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
লাল |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
কালো← |
| NPH1-3004 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সাদা↑ |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
লাল |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
কালো↓ |
| NPH1-3005 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সবুজ |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
লাল |
| নির্দেশক বোতাম |
1 |
24V সূচক আলো |
|
লাল |
| NPH1-3006 |
ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1 না |
সবুজ | |
| ফ্ল্যাট বোতাম |
1 |
ফ্ল্যাট-হেড ইনস্ট্যান্ট-অ্যাকশন বোতাম |
1NC |
লাল |
| নির্দেশক বোতাম |
1 |
24V সূচক আলো |
|
লাল |
অপারেটিং শর্ত এবং পরিবেশগত উপযুক্ততা:
●পরিবেষ্টিত তাপমাত্রা -5℃~+40°C, 24 ঘন্টার গড় তাপমাত্রা +35°C অতিক্রম করতে পারে না।
●উচ্চতা: ≤2000মি.
●বায়ুমণ্ডলের অবস্থা: সর্বোচ্চ তাপমাত্রা +40°C হলে বায়ুমণ্ডলের আপেক্ষিক আর্দ্রতা 50% এর বেশি হতে পারে না; নিম্ন তাপমাত্রার অবস্থার অধীনে অনেক বেশি আপেক্ষিক আর্দ্রতা গ্রহণযোগ্য, উদাহরণস্বরূপ, যখন তাপমাত্রা +20 ডিগ্রি সেন্টিগ্রেডে পৌঁছায়, তখন আপেক্ষিক আর্দ্রতা 90% পর্যন্ত হয়, তাপমাত্রার পরিবর্তনের কারণে পণ্যের পৃষ্ঠে যে ঘনীভবন ঘটতে পারে তা বিবেচনা করে। .
●দূষণ গ্রেড: 3.
● ইনস্টলেশন বিভাগ: II.
● সম্মত বিনামূল্যে বায়ু তাপীয় বর্তমান Ith: 10A.
●যান্ত্রিক জীবন: ফ্ল্যাট হেড টাইপ, মাশরুম হেড টাইপ 1 মিলিয়ন বার, অন্য 100,000 বার।
● বৈদ্যুতিক জীবন: ফ্ল্যাট হেড টাইপ, মাশরুম হেড টাইপ AC500,000 বার, DC250,000 বার, অন্যান্য 100,000 বার।
●মাথা সুরক্ষা রেটিং: IP54.
শর্ট সার্কিট সুরক্ষা যন্ত্রের প্রকার এবং সর্বোচ্চ রেটিং: gG টাইপ 16A।
